Track Ace
80米遠距離超快速的大件掃描方案

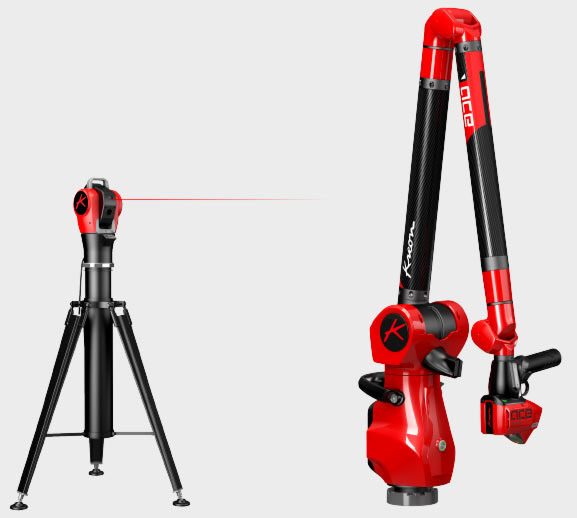

測量臂與激光跟蹤儀的組合
科瑞朗ACE測量臂配合激光跟蹤儀，輕松實現大范圍的3D測量。200mm超寬激光線讓Track ACE能夠?qū)崿F(xiàn)高性能的快速掃描，該方案不僅集成了激光跟蹤儀的距離與精度優勢，同時也兼具了ACE測量臂的靈活性，便攜性以及精準性。

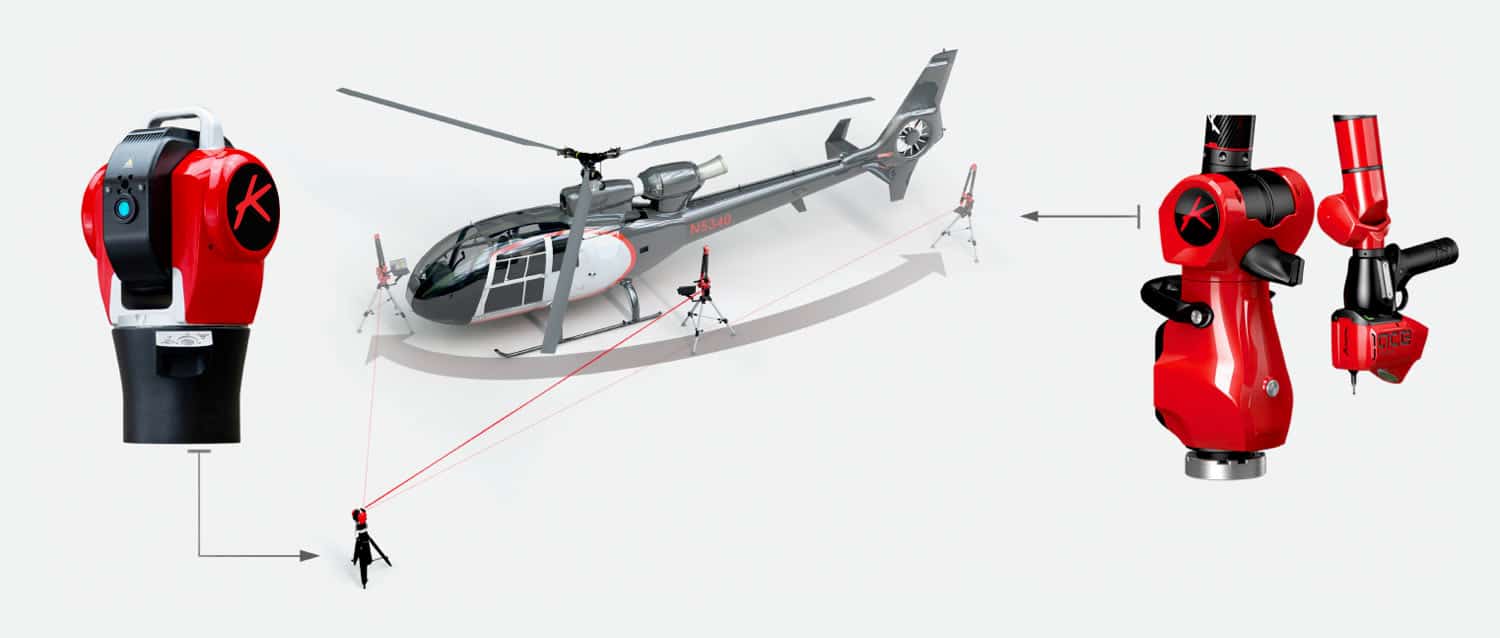

如何實現？
跟蹤儀跟隨測量臂圍繞被測物體的位置移動，記錄并合成參考坐標。
跟蹤儀對測量臂的每一個位置進行標記，避免了實時跟蹤方式中因?yàn)檫B接斷開而丟失位置坐標的風險。

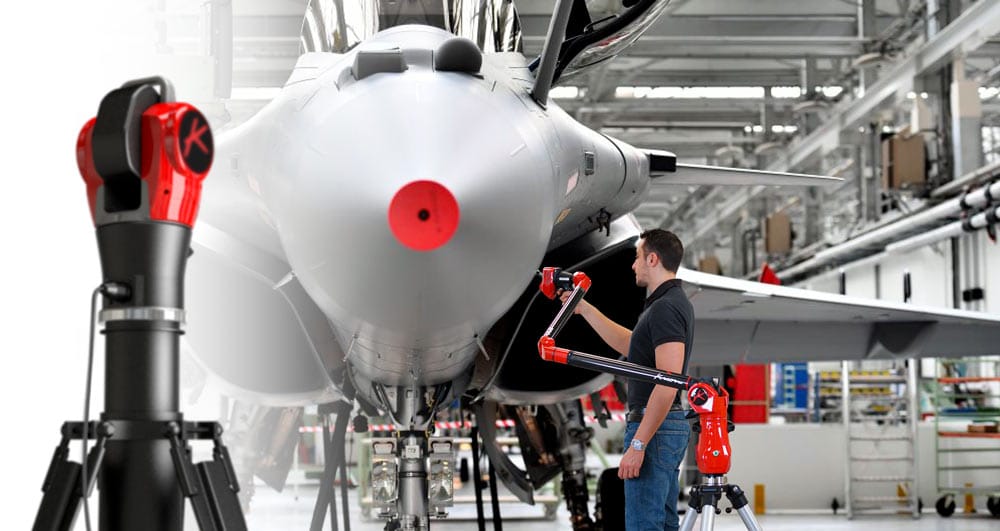

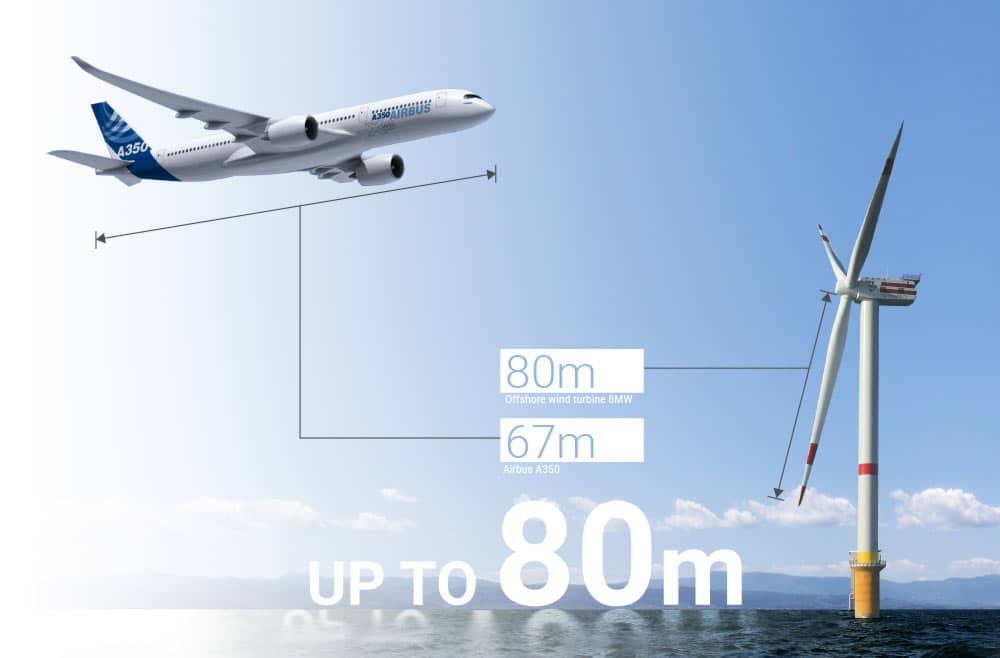

80米超大件的測量

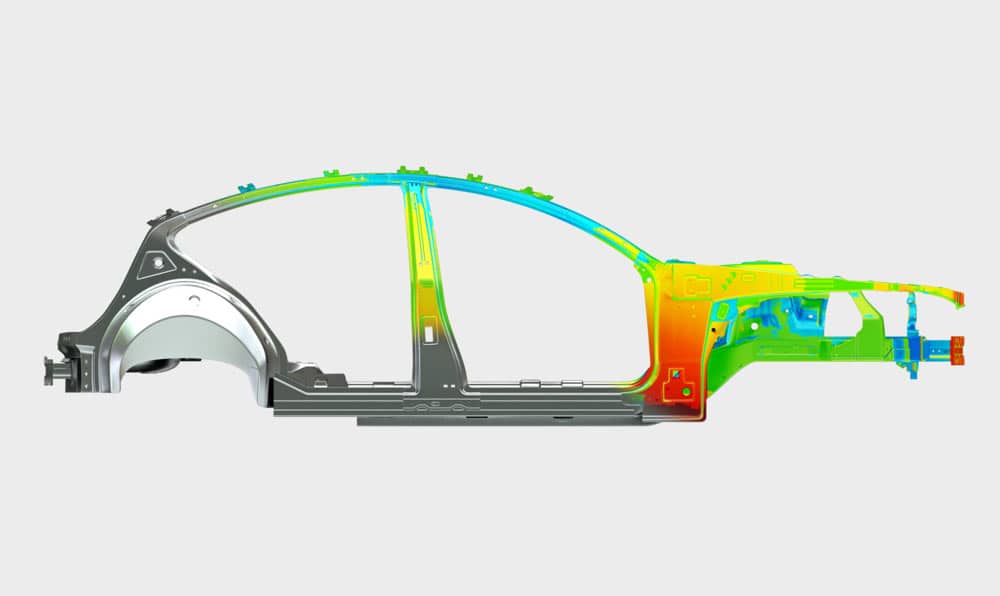

Track ACE方案補全了市面上對大件及遠距離的測量需求。80米的最遠輻射距離，能夠?qū)崿F(xiàn)對飛機，風力渦輪機在內的大部件3D掃描。顯然，整車的測量也不在話下。
為您節省更多時間的快速掃描
- 200mm超寬激光線（Skyline Wide掃描儀）意味著更少的掃描次數與時間。
- 高頻率意味著能夠適應更快速的手部移動。
- 點云參數定制一鍵過濾掉不相關點云：高密度專注細節，低密度凸顯表面結構。
- 無需貼點的3D掃描。
最佳使用舒適度
- 能夠快速在非接觸式的表面掃描與接觸式幾何探測之間來回切換。
- 激光跟蹤儀總能在最短時間內捕捉到測量臂的新位置。
- 三腳架輕松移動測量臂。
- 跟蹤儀與測量臂之間無需額外接線。
- 無需預熱，開機即用。
- 與當下市面上的主流測量軟件兼容，無需另外配備特殊軟件。

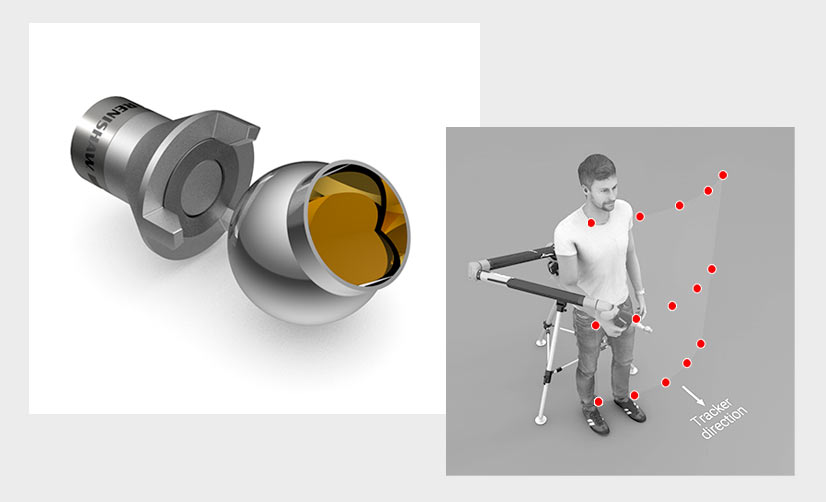

簡單快速的定位操作
- 1.將對接口與Ace測量臂連接，附帶雷尼紹接口的可重復性定位功能。
- 2.將SMR球放置在對接口內。
- 3.朝向跟蹤儀，用測量臂在空間中取15個點的網格。
1分鐘內即可完成初始定位操作。
無陰影區域
待激光跟蹤儀確定測量臂的位置后，操作員便可以獨立使用測量臂完成作業，操作員可在空間內自由移動機器，無需擔心測量臂和激光跟蹤儀之間的連接問題。該方案成功保證了工作車間內作業的連續性。
雙獨立系統帶來更高的投資回報率
獨立使用跟蹤儀（兼容SMR探測）
- 遠距離的3D測量
- 機器對齊

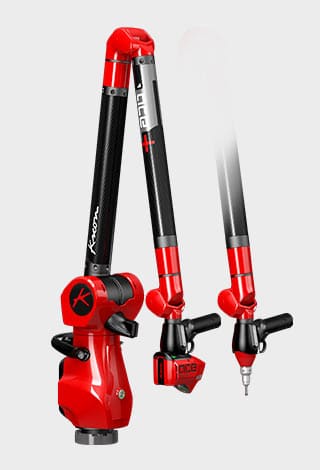

獨立使用Ace測量臂
- 適用于狹小空間與車內的測量
- 可完成從1cm至4m的零件測量（取決于臂的尺寸）
- 高難度的零件掃描
Trace Ace 技術參數
Ace 6 axes |
|
|---|---|
| Ace 6-20 | 74 + 5μm/m |
| Ace 6-25 | 80 + 5μm/m |
| Ace 6-30 | 98 + 5μm/m |
| Ace 6-35 | 111 + 5μm/m |
| Ace 6-40 | 122 + 5μm/m |
| Ace 6-45 | 130 + 4μm/m |
| Ace 6-50 | 160 + 4μm/m |
Ace 7 axes |
|
|---|---|
| Ace 7-20 | 77μm + 5μm/m |
| Ace 7-25 | 85μm + 5μm/m |
| Ace 7-30 | 111μm + 5μm/m |
| Ace 7-35 | 121μm + 5μm/m |
| Ace 7-40 | 136μm + 5μm/m |
| Ace 7-45 | 156μm + 4μm/m |
| Ace 7-50 | 182μm + 4μm/m |
Ace+ 6 axes |
|
|---|---|
| - | - |
| Ace+ 6-25 | 64μm + 5μm/m |
| Ace+ 6-30 | 75μm + 5μm/m |
| Ace+ 6-35 | 87μm + 5μm/m |
| Ace+ 6-40 | 101μm + 5μm/m |
| Ace+ 6-45 | 112μm + 4μm/m |
| - | - |
Ace+ 7 axes |
|
|---|---|
| - | - |
| Ace+ 7-25 | 70μm + 5μm/m |
| Ace+ 7-30 | 89μm + 5μm/m |
| Ace+ 7-35 | 98μm + 5μm/m |
| Ace+ 7-40 | 118μm + 5μm/m |
| Ace+ 7-45 | 139μm + 4μm/m |
| - | - |

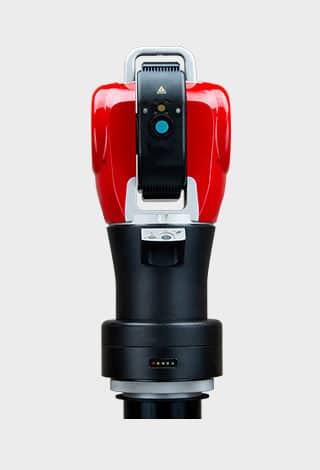

跟蹤儀主要特點
- 測量距離：50米或80米
- SMR探測
- 無需接線
- 電池續航：10小時
- 環境補償
- 快速預熱
- 自動鎖定，快速重新捕捉丟失激光束
- 集成控制器
